海华新能源(鄄城)有限公司鄄城100MW风电项目35kV集电线路工程施工

海华新能源(鄄城)有限公司鄄城100MW风电项目35kV集电线路工程施工

山东鲁瑞电力集团有限公司

山东省济南市历城区经十路7000号汉峪金谷A2区4栋1102室

2023-11-30 1073

信息详情

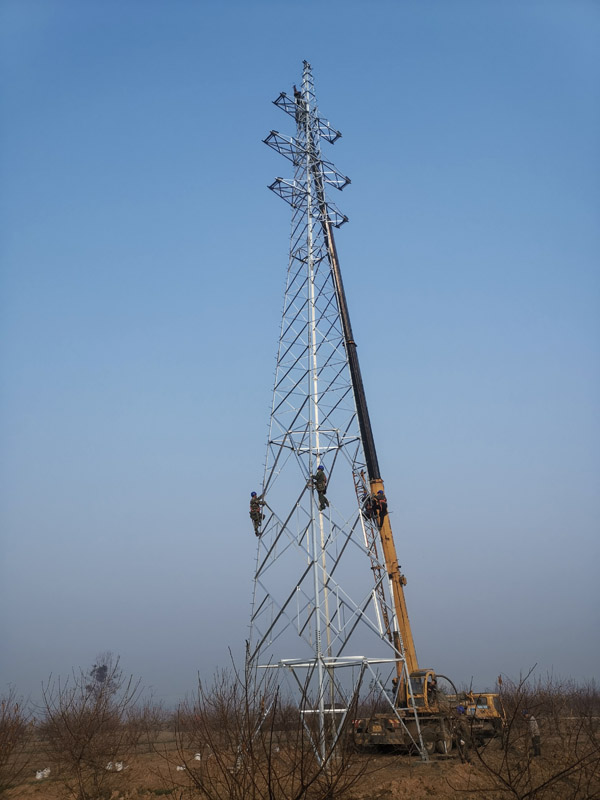

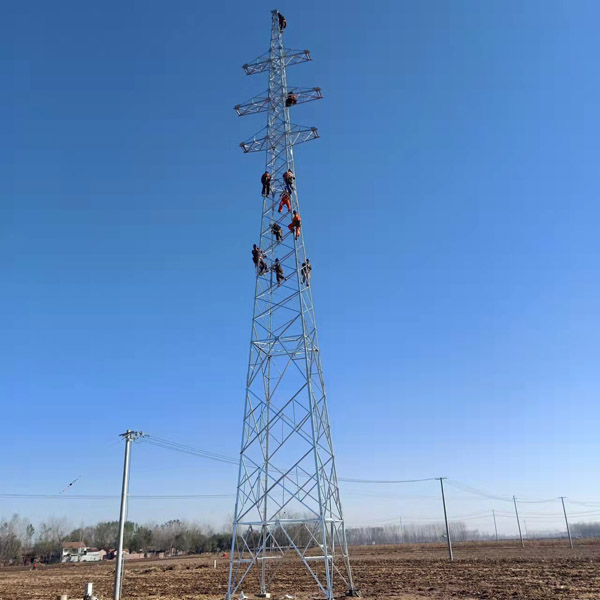

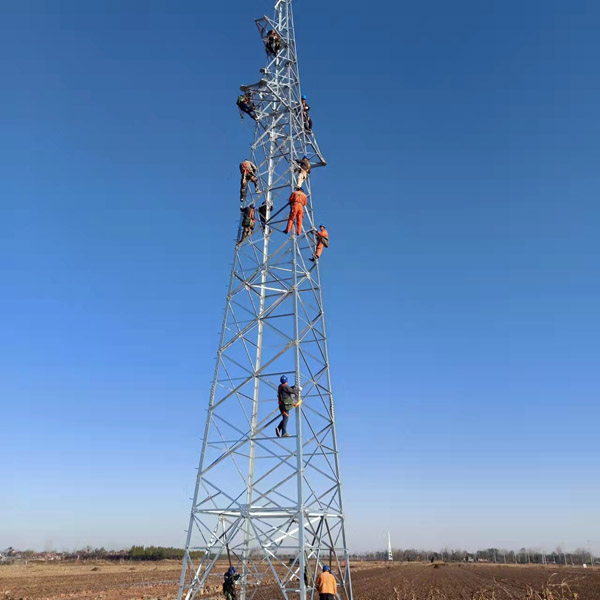

规模:本期集电线路拟采用A、B、C、D四条主干线,A线带11台风机,B线带10台风机,C线带11台风机,D线带8台风机。集电线路以架空线为主,连接风机及钻越处采用电缆连接。升压站附近段A线和B线为同塔双回路,C、D均为单回路。架空线路在荷载18MW以内时导线采用JL/G1A-150/25型钢芯铝绞线,地线采用OPGW-35型光纤复合地线;在荷载18MW~30MW间时导线采用JL/G1A-240/30型钢芯铝绞线,地线采用OPGW-50型光纤复合地线。架空线路全长70.42km,其中采用JL/G1A-150/25型导线单回35.68km,采用JL/G1A-240/30型导线单回长8.44km,采用JL/G1A-240/30型导线双回长26.3km。终端塔至箱变及部分钻越采用铜芯电缆敷设方式,直埋电缆全长(单芯电缆长度以1/3计列)13.31km,电缆截面选用-3×50~-1×300。地线选用单根OPGW-24B1、48B1型复合光缆架空地线(单回路选用24芯,双回路选用48芯)。
