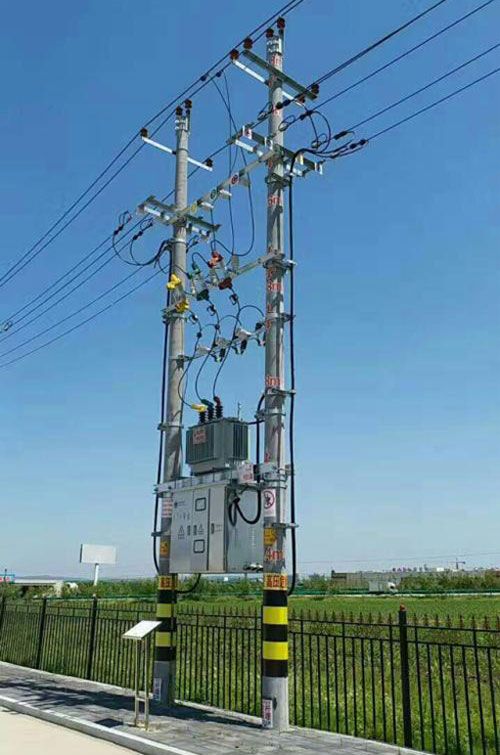

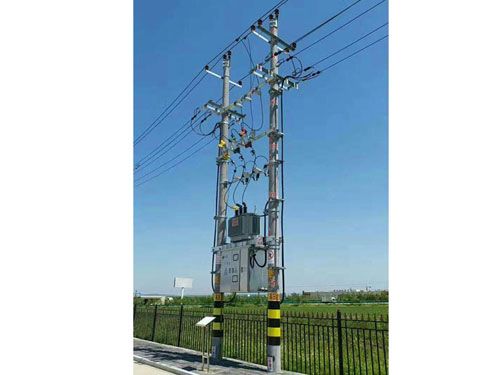

10kv柱上变压器台成套设备

10kv柱上变压器台成套设备1

产品概述:
    10kV柱上变压器台成套设备是一种以变压器为核心设备,将低压综合配电箱(JP柜)、熔断器、避雷器、铁附件、金具、高低压电线电缆等附件集成在同一套组合设备的新型电气成套设备,具有结构紧凑,布局合理,方便施工,运行特点,广泛使用在城乡10kV:0.4kV配电网络中,是目前使用较广泛的10kV:0.4kV配电设施。
应用特点:
1、性价比高,降低电网投资成本,提高设备投资效益;
2、集成化程度高,占地面积小,设计布点及施工安装难度小;
3、停送电操作等运行维护方便。
型号意义

ZA-1-   C    -    L    -    400kVA -12m

设计方案  安装方式(侧装:C/正装:Z)  导线类型(电缆:L/导线:X)  额定容量  导线长度

产品符合标准
GB 1094      电力变压器
GB 311.1      高压输变电设备的绝缘配合
GB 1208     电流互感器
GB 2536      变压器油
GB 5273      变压器、高压电器和套管的接线端子
GB/T 5585   电工用铜、铝及其合金母线
GB/T 6451   油浸式电力变压器技术参数和要求
GB/T 25446    油浸式非晶合金铁芯配电变压器技术参数和要求
GB/T 7295    运行中变压器油质量标准
GB 11032    交流无间隙金属氧化物避雷器
GB/T 13499    电力变压器应用导则
GB/T 15164    油浸式电力变压器负载导则
GB 15166.2  高压交流熔断器 第2部分:限流熔断器
GB/T 17468    电力变压器选用导则
GB 50150     电气装置安装工程 电气设备交接试验标准
GB/T 4109   交流电压高于1000V的绝缘套管
DL/T 572      电力变压器运行规程
GB 4208     外壳防护等级(IP代码)
GB/Z 6829   剩余电流动作保护电器的一般要求
GB 7251.1   低压成套开关设备和控制设备
GB/T 10233  低压成套开关设备和电控设备基本试验方法
GB 13955     剩余电流动作保护装置安装和运行
GB 14048.2  低压开关设备和控制设备 第2部分:断路器
GB/T 15576  低压成套无功功率补偿装置
GB/T 17626  电磁兼容
DL/T 375  户外配电箱通用技术条件
DL/T 499  农村低压电力技术规程
DL/T 614  多功能电能表
DL/T 620  交流电气装置的过电压保护和绝缘配合
GB/T 2314  电力金具通用技术条件
GB/T 2317   电力金具试验方法
GB/T 14049  额定电压10kV架空绝缘电缆
GB/T 3048  电线电缆电性能试验方法
GB/T 15166  交流高压熔断器
DL/T 640  户外交流高压跌落式熔断器及熔断件订货技术条件
Q/GWD 13001  高海拔外绝缘配置技术规范
技术参数

附表1-1 标准参数表

变压器容量
(kVA)

高压
(kV)

高压分接
范围
(%)

低压
(kV)

联结组
标号

空载损耗
(kW)

负载损耗
(kW)

空载电流
(%)

短路阻抗
(%)

50

10/10.5

±2×2.5

0.4

Dyn11

0.043

0.91

0.5

4.0

100





0.075

1.58

0.45


200





0.120

2.73

0.4


400





0.20

4.52

0.35


附表1-2 噪 声 水 平

变压器容量(kVA)

轨距A×B(mm×mm)

噪声水平,声功率级/声压级(dB)

50

400×400

≤50/43

100

550×550

≤52/44

200

660×820

≤56/47

400

660×820

≤58/48
